CARATTERISTICHE

BATTERIE ALETTATE IN 6 DIVERSE GEOMETRIE

Produciamo batterie alettate per lo scambio termico tra aria e fluido primario secondo disegno o specifica tecnica fornita dal Cliente.

Sistema di progettazione avanzato, conoscenze tecniche sempre aggiornate ed esperienza permettono di offrire le soluzioni più idonee dal punto di vista tecnico ed economico.



Le geometrie e le possibilità costruttive sono riportate nelle tavole sottostanti.

Le batterie Eurocoil possono essere costruite con:

  • tubo di rame di differenti spessori con superficie interna liscia o rigata;
  • alette, con collarino auto distanziante, in alluminio, alluminio pretrattato o in rame;
  • carpenteria in lamiera zincata, acciaio inox, rame, ottone o alluminio;
  • collettori in rame con attacchi a saldare o con raccordi filettati in funzione dell’applicazione.



Tutti gli scambiatori vengono collaudati a 10 bar se funzionanti ad
acqua oppure a 30-50 bar se funzionanti con fluidi frigoriferi.



Produciamo scambiatori di calore a CO2 testandoli al 100% in accordo alla normativa 2014/68/UE (PED).



Su richiesta possono essere eseguiti collaudi in condizioni diverse.

GEOMETRIE

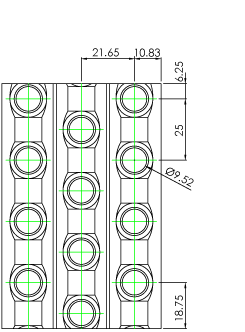

2522

Disposizione dei tubi sfalsata.
Aletta corrugata e turbolenziata



DIAMETRO DEL TUBO
3/8” – 9,52 mm



PASSO ALETTE
Min. 1,6 mm – Max 5,0 mm

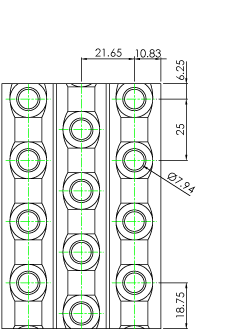

0822

Disposizione dei tubi sfalsata.
Aletta corrugata e turbolenziata



DIAMETRO DEL TUBO
5/16” – 7,94 mm



PASSO ALETTE
Min. 1,6 mm – Max 5,0 mm

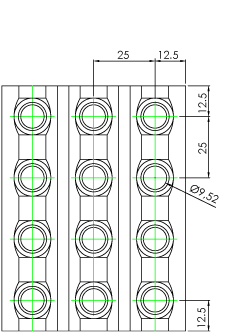

2525

Disposizione tubi in linea.
Aletta liscia



DIAMETRO DEL TUBO
3/8” – 9,52 mm



PASSO ALETTE
Min. 1,6 mm – Max 5,0 mm

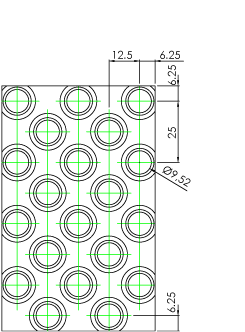

2512

Disposizione dei tubi sfalsata.
Aletta liscia



DIAMETRO DEL TUBO
3/8” – 9,52 mm



PASSO ALETTE
Min. 1,6 mm – Max 3,2 mm

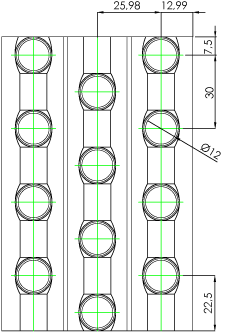

1226

Disposizione dei tubi sfalsata.
Aletta corrugata



DIAMETRO DEL TUBO
12 mm



PASSO ALETTE
Min. 1,6 mm – Max 5,0 mm

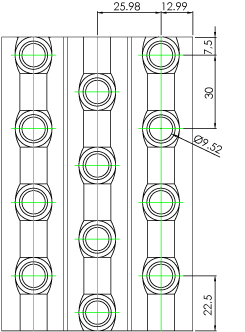

1026

Disposizione dei tubi sfalsata.
Aletta corrugata



DIAMETRO DEL TUBO
3/8” – 9,52 mm



PASSO ALETTE
Min. 1,6 mm – Max 5,0 mm

MATERIALI PER LE ALETTE

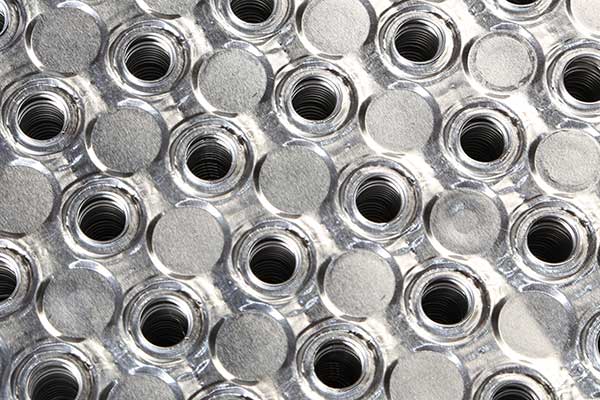

Piana in alluminio

Applicazione standard.
Sono possibili trattamenti come heresite o cataforesi.



Geometrie 2525 e 2512.

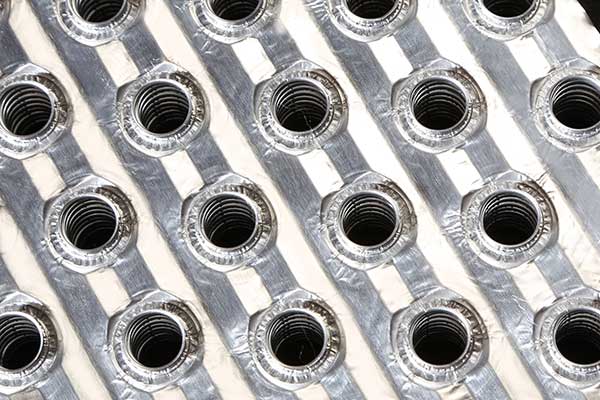

Corrugata in alluminio

Applicazione standard.
Sono possibili trattamenti come heresite o cataforesi.



Geometrie 2522, 0822, 1226 e 1026.

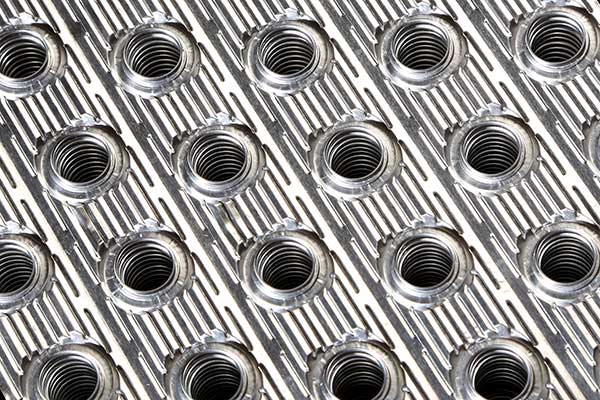

Turbolenziata in alluminio

Applicazione standard; la turbolenziatura aumenta il coefficiente di scambio lato aria.



Geometrie 2522 e 0822.

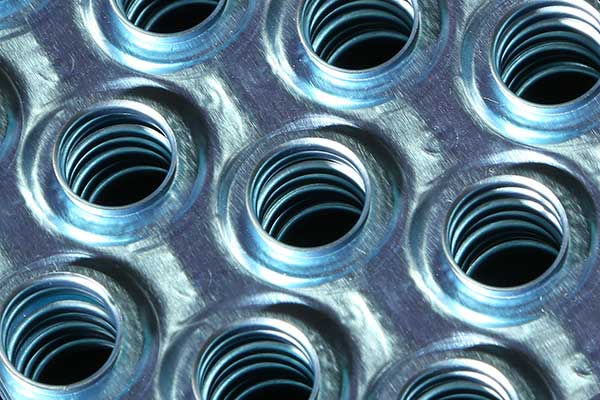

Piana idrofilica

In batterie per il raffreddamento dell’aria evita l’ossidazione naturale dell’alluminio, migliora il drenaggio della condensa e riduce la perdita di carico lato aria.



Geometrie 2525 e 2512.

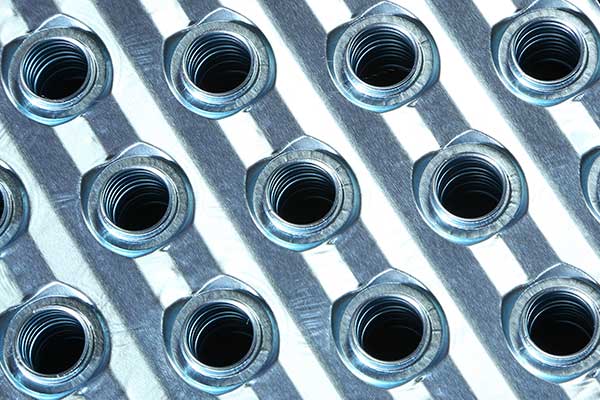

Corrugata idrofilica

In batterie per il raffreddamento dell’aria evita l’ossidazione naturale dell’alluminio, migliora il drenaggio della condensa e riduce la perdita di carico lato aria.



Geometrie 2522, 0822, 1226 e 1026.

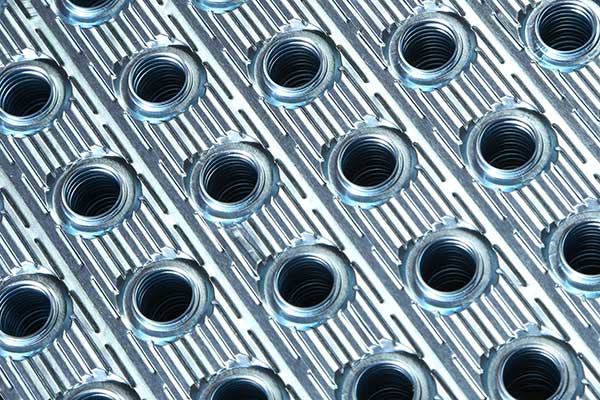

Turbolenziata idrofilica

In batterie per il raffreddamento dell’aria evita l’ossidazione naturale dell’alluminio, migliora il drenaggio della condensa e riduce la perdita di carico lato aria; la turbolenziatura aumenta il coefficiente di scambio lato aria.



Geometrie 2522 e 0822.

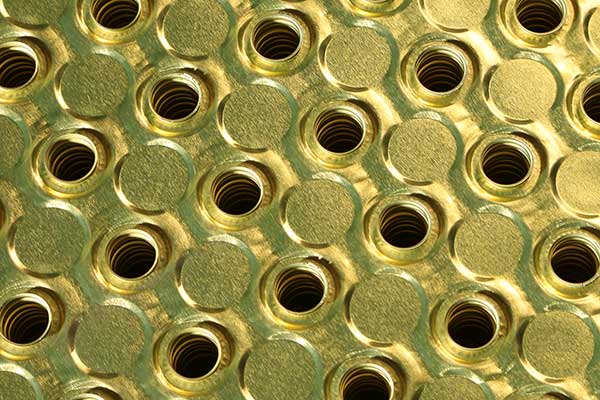

Piana goldlack

Evita l’ossidazione e protegge da alcuni agenti corrosivi.



Geometrie 2525 e 2512.

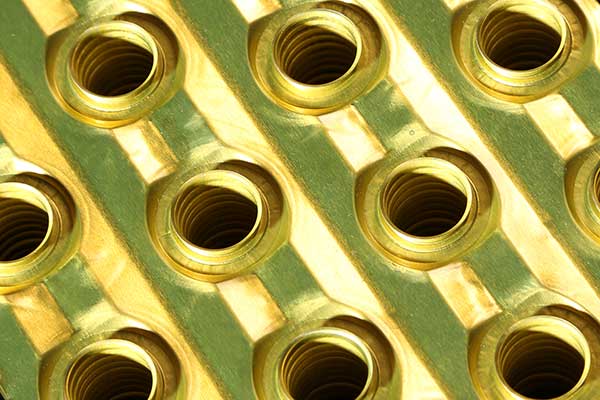

Corrugata goldlack

Evita l’ossidazione e protegge da alcuni agenti corrosivi.



Geometrie 2522, 0822, 1226 e 1026.

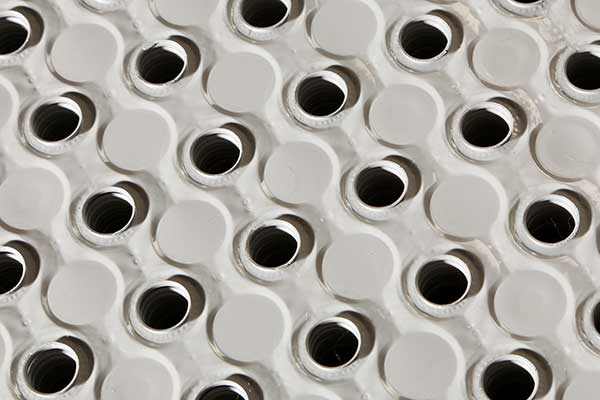

Piana preverniciata

Offre una buona protezione in ambiente salino o con elevata umidità e ad altri agenti corrosivi; resistente ai raggi UV.



Geometrie 2525 e 2512.

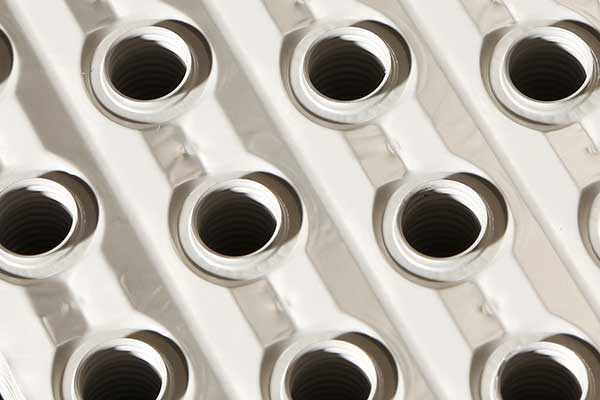

Corrugata preverniciata

Offre una buona protezione in ambiente salino o con elevata umidità e ad altri agenti corrosivi; resistente ai raggi UV.



Geometrie 2522, 0822, 1226 e 1026.

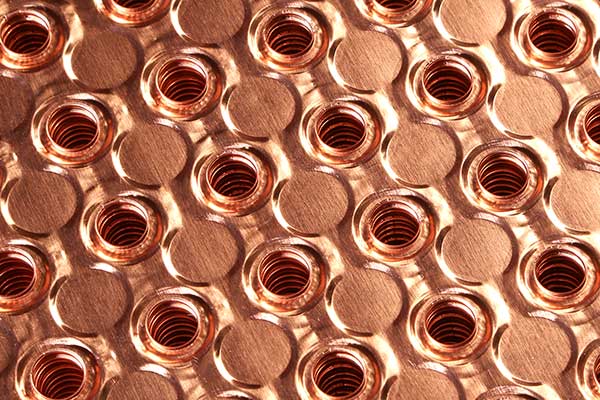

Piana in rame

Indicata per ambienti marini o piscine o dove sia richiesta una maggiore resistenza meccanica delle alette.



Geometrie 2525 e 2512.

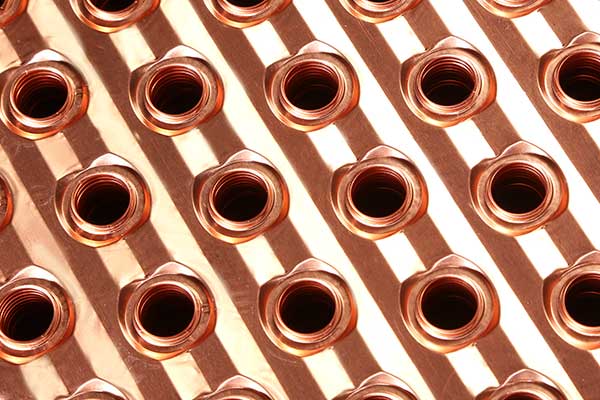

Corrugata in rame

Indicata per ambienti marini o piscine o dove sia richiesta una maggiore resistenza meccanica delle alette.



Geometrie 2522, 0822, 1226 e 1026.
